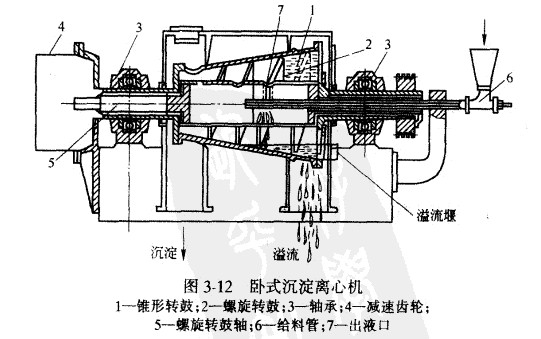

臥式沉淀離心機如圖3-12所示，主要用于分離液體非均一系。例如用于在采礦過程中所產生的各種礦漿和水煤漿，不僅可以回收其中有用的礦粉和煤粉，而且有利于防止水系污染。

臥式沉淀離心機的結構和操作原理

　　這種離心機具有兩個轉鼓，一個是封閉的錐形外轉鼓，一個是帶有螺旋刮板的內轉鼓。錐形外轉鼓兩端用兩根空心軸頸支承在軸內，做高速旋轉，但后者的旋轉速度略為慢些(差1%一3%)。

　　在錐形外轉鼓外，還有一個筒形外殼。液體非均一系由插在錐形轉鼓軸頸中的給料管，經出液口流人螺旋轉鼓與錐形轉鼓所夾的空間中，在離心力的作用下，液體非均一系中的分散物質如固體顆粒沉淀在錐形轉鼓的內壁上。

　　由于螺旋轉鼓與錐形轉鼓有相對速度(約為15 --30 r/min).故借螺旋刮板將沉淀的物料送至錐形轉鼓的左端，并通過鼓壁上的排料孔排出。液體沿著相反的方向運動，通過錐形轉鼓右端蓋板上的滋流堰排出。
