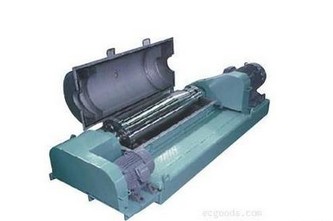

1.I轉鼓結構參數化模型
　　臥螺離心機的轉鼓為回轉體，其縱向截面的形狀如圖1所示。在圖1的墓礎上.取a,b,c,d今數化變量來設計結構的幾何模型，如圖2所示。

　　1.2有限元模型
　　由于轉鼓為回轉體，其幾何形狀、約束條件及載荷(主要是轉鼓和物料產生的離心力.其他載荷對結構強度影響較小)均對稱于回轉軸.所以應力、應變和位移等也對稱于回轉軸。在有限元分析中.用軸對稱模型來計算。

　　有限元網格模型如圖3所示，全部用八結點四邊形單元來劃分結構網格。作用在轉鼓上的毅荷包括:慣性載荷(轉速為345.4rad/s)和轉鼓內壁受到物料的離心力(左邊水平直線段受均布?jí)毫?46 058. 64Pa，右邊水平直線段受均布?jí)毫?82 807, 6Pa.中間斜線段的壓力為左右兩邊壓力的線性插值.即梯形分布?jí)毫Α?此外還有剛體位移約束。
